ISR2006 CMOS图像传感器以高灵敏度、高动态范围 提升工业视觉的精准度

ISR2006是一款2.5Mp像素背照式 、卷帘曝光CMOS图像传感器,像素大小为9.9um,采用DCG(Dual-Conversion Gain)结构。其有效像素阵列为1936(H)*1280(V)。采用DVP和MIPI两种接口方式,可实现12bit和14bit像素的输出。芯片内部产生DOL2,可以通过片外合成算法实现HDR。具备高灵敏度、高动态范围、低噪声、宽光谱等优势

高动态范围(HDR)成像/High dynamic Range imagin

ISR2006内置DCG模式(Dual-conversion Gain)功能,支持DOL2输出结合片外合成算法,实现了HDR高动态范围成像。目前线性模式最大动态范围78dB,HDR模式下可以扩展到120dB



高灵敏度和低噪声/ High sensitivity and low noise





ISR2006采用了BSI背照式工艺的9.9um大像元,具有极高的探测灵敏度最低探测照度可以达到10^-4LUX。同时优化了电路结构,采用相关双采样(CDS)技术,同时消除像元读出电路的FPN(Fixed Pattern Noise)低频噪声,达到低噪声读出的目的,目前读出噪声可以做到0.9e- @HCG



出色的量子效率(QE)/ Excellent quantum efficiency





ISR2006像元采了用近红外增强结构,极大地提升了对长波段的吸收效率,近红外下的量子效率提升了一倍QE@850nm >60%, QE@940nm >30%。

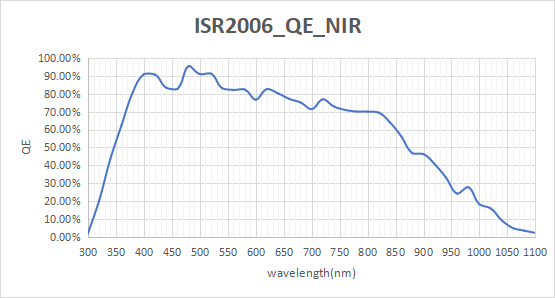

■量子效率曲线图

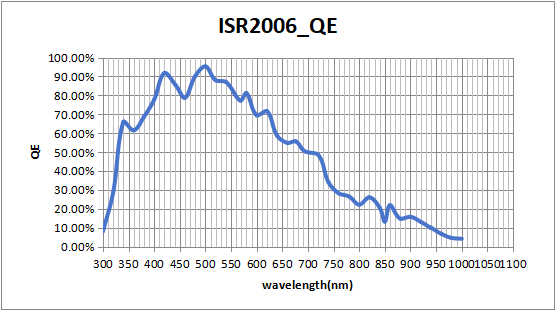

■量子效率曲线图



850nm  红外补光  F4  曝光30ms  1x增益



宽光谱/ broadband spectrum

得益于特殊的pixel工艺,在近红外近紫外波段响应得到了增强,实现了200~1100nm 的宽光谱成像观测。搭配可拆卸光窗或者石英玻璃光窗(可选),可以最大化芯片的量子效率。

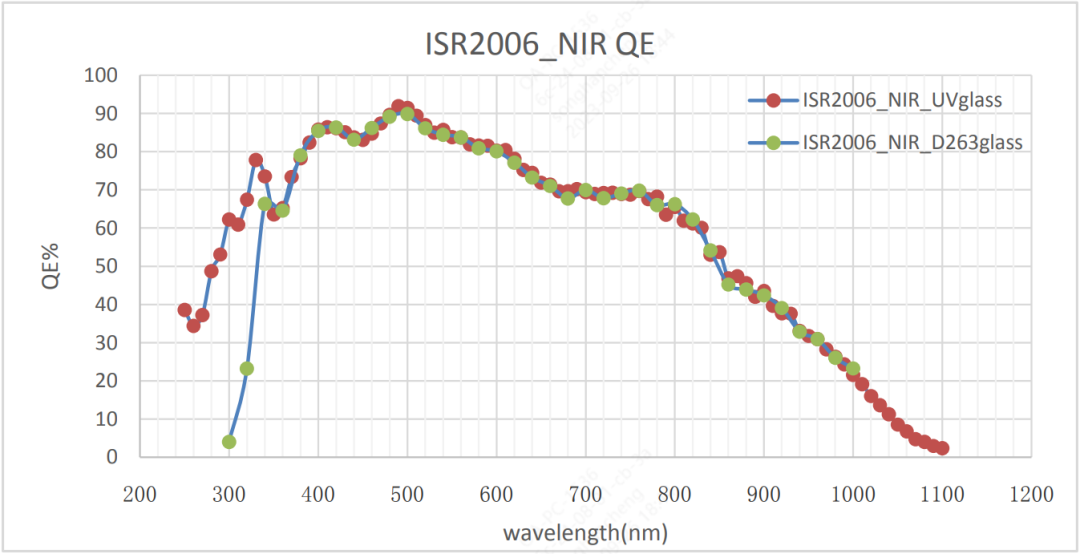

■量子效率曲线图



270nm 紫外下的指纹成像



ISR2006 CMOS图像传感器凭借其在微弱光照条件下的卓越成像能力,在工业视觉应用中展现了显著的竞争力,特别是在微弱光探测领域。这一特性不仅极大提升了低照度环境下的图像质量,而且拓展了图像传感器的应用范围,使其在多光谱检测、生物医疗成像和特种装备视觉系统等高要求领域发挥关键作用。

成都微光集电将继续致力于技术创新,推动工业视觉技术的发展,为全球工业自动化贡献力量。我们期待与所有合作伙伴一起,共同见证并参与这一激动人心的技术创新的历程。



感谢您对成都微光集电的关注。我们相信,通过不断的技术突破和创新,ISR2006将为工业视觉领域带来更多的可能性。



了解更多产品详情,欢迎联系成都微光集电相关销售人员。
